油圧式試験

油圧ジャッキを用いたアナログ式の試験で、
ゲージを目視確認して加重値を測定する試験方法です

油圧ジャッキによるアナログ式測定方法をご案内します。

機材搬入

1 機材搬入
機材搬入

引張試験機の機材を搬入します。

1 機材搬入

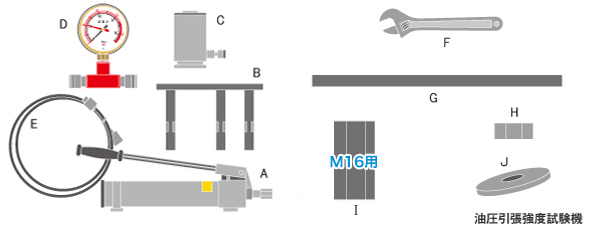

  • A.手動油圧ポンプ
  • B.ジャッキ・ベース
  • C.センターホール・ジャッキ
  • D.ゲージ(荷重計)
  • E.油圧ホース
  • F.モンキーレンチ
  • G.センターシャフト
  • H.センターシャフト用ナット
  • I.カップリング(ジョイントナット)
  • J.ワッシャー

↓

2 試験アンカー確認
試験アンカー確認

ボルトサイズを確認し、適合するカップリング(ジョイントナット)を使用します。

2 試験アンカー確認

↓

機材設置

1 機材設置
機材設置

試験アンカーのボルトサイズを確認し、適合するカップリング(ジョイントナット)を使用します。

1 機材設置

↓

2 センターシャフト取り付け
センターシャフト取り付け

アンカーボルト、センターシャフトのカップリング(ジョイントナット)による接続を確実におこないます。

2 センターシャフト取り付け

2 センターシャフト取り付け

↓

3 ジャッキ・ベース設置
ジャッキ・ベース設置

試験アンカーとジャッキベースは直角に交わるように設置します。コンクリート(母材)に不陸がある場合は、鋼板などにより調整をおこないます。

3 ジャッキ・ベース設置

↓

4 センターホール・ジャッキ挿入
センターホール・ジャッキ挿入

一体型センターホールジャッキをセットし、試験アンカーとジャッキが直交しているか確認します。

※試験アンカー(鉄筋)の全長は使用する機材・油圧ジャッキにより異なるため、事前に確認しておきます。

4 センターホール・ジャッキ挿入

↓

5 機材固定
機材固定

ナット・ワッシャーを設置し、モンキーレンチ(スパナなど)で軽く締付けます。

5 機材固定

↓

6 油圧機器接続
油圧機器接続

手動油圧ポンプ、ゲージ、油圧ホースを接続します。カプラーの接続は確実におこないます。接続が不十分であると、油漏れの原因になります。

6 油圧機器接続

↓

機材設置完了

加圧・引張強度試験開始

1 加圧
加圧

バルブを“開”にし、ハンドルを上下して加圧します。

※引張強度試験時の加圧速度は約5kN/秒位でおこないます。

1 加圧

↓

2 計測
計測

ゲージを確認しながら、設定荷重値まで加圧し、荷重値をゲージにて目視確認をおこないます。

2 計測

↓

3 確認
確認

引張強度試験機を撤去し、試験アンカー及びコンクリート(母材)に異常がないか確認をおこないます。異常がなければ、引張強度試験終了となります。

3 確認

↓

引張強度試験完了
