アンカー引張強度試験
あと施工アンカーボルトの打設後は、施工業者が実施する接触や打音による「自主検査」のほか、加力測定装置を用いる「立合い検査」を必要とする場合があります。(一社)日本建築あと施工アンカー協会が提示する、下表「あと施工アンカーの試験および検査」に示す各項目から、目視検査、接触検査、打音検査、管理者がおこなう加力試験などを確認できます。
あと施工アンカーの試験および検査
目視検査
判定基準 | アンカー種類・径・施工位置・本数・角度・突出寸法が、施工計画書および施工確認シート通りであること。接着系アンカーでは、接着剤が母材表面に達していること |
---|---|
試験・検査方法 | 目視で確認 |
時期・頻度 | 全数 |
接触検査
判定基準 | がたつきのないこと。接着剤が硬化していること |
---|---|
試験・検査方法 | 直接手で触り検査 |
時期・頻度 | 全数 |
打音検査
判定基準 | 金属音であり、濁音がしないこと。適度の反発があること |
---|---|
試験・検査方法 | アンカーの出しろ部分をハンマーで叩く |
時期・頻度 | 全数 |
非破壊検査
判定基準 | 抜け出しなどの変位がないこと |
---|---|
試験・検査方法 | 設計用引張強度に等しい荷重または耐震補強工事の場合には予想破壊荷重の2/3まで加力すること |
時期・頻度 | 全本数の0.5%、少なくとも3本以上 |
破壊試験
判定基準 | 所定の固着強度・剛性を有すること |
---|---|
試験・検査方法 | 破壊に至るまで引張荷重および変位を測定する |
時期・頻度 | アンカー種別・加力方式ごとに少なくとも3本以上、できれば5本以上 |
出典 : (社)日本建築あと施工アンカー協会
あと施工アンカーの試験および検査

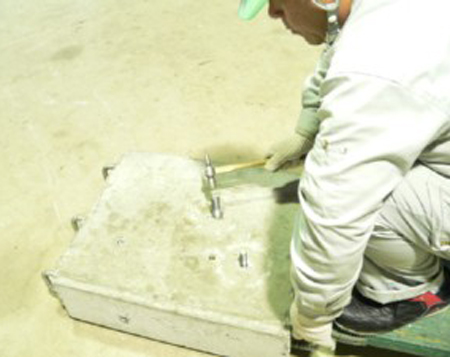

- 自主検査(打音検査)

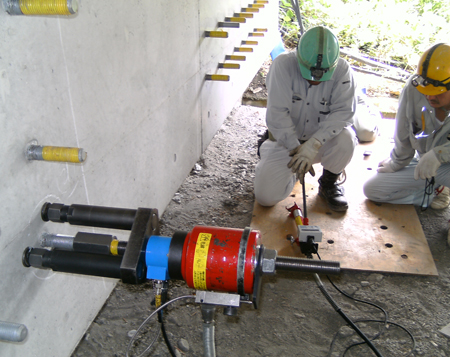

- 立合検査

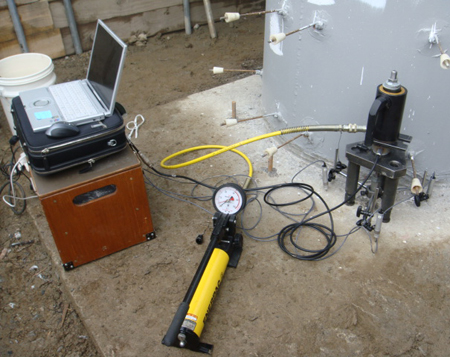

- 引張強度試験
