特殊形状異形鉄筋対応 アンカー引張試験機 プロテスター TL-20/30

特殊形状異形鉄筋対応 アンカー引張試験機 プロテスター TL-20/30

特徴

コの字型ジャッキの採用で、これまで試験の実施が困難だった特殊形状の異形鉄筋などの引張強度試験が可能になりました。プロテスターTP-01(プリンター内蔵型デジタル表示機・別売)との接続で測定効果のプリントアウトも可能になりました。

折曲げ鉄筋の引張試験が可能!

従来のセンターホールシリンダーでは試験ができなかった形状でも、特殊ジャッキで試験可能に!


試験法に合わせて設定可能!!

コの字型ジャッキ・専用異形鉄筋チャック

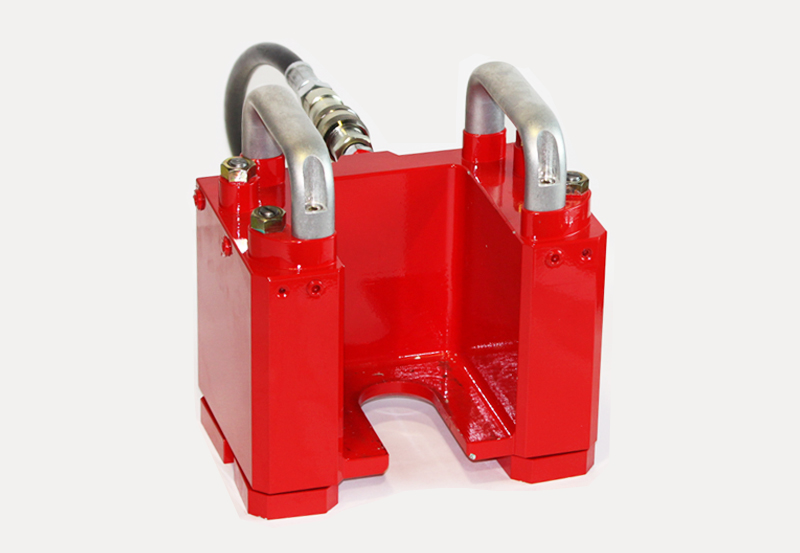

  • コの字型ジャッキコの字型ジャッキ
    <TL-20>重さ:約10kg、高さ:205mm
    <TL-30>重さ:約22.5kg、高さ:240mm

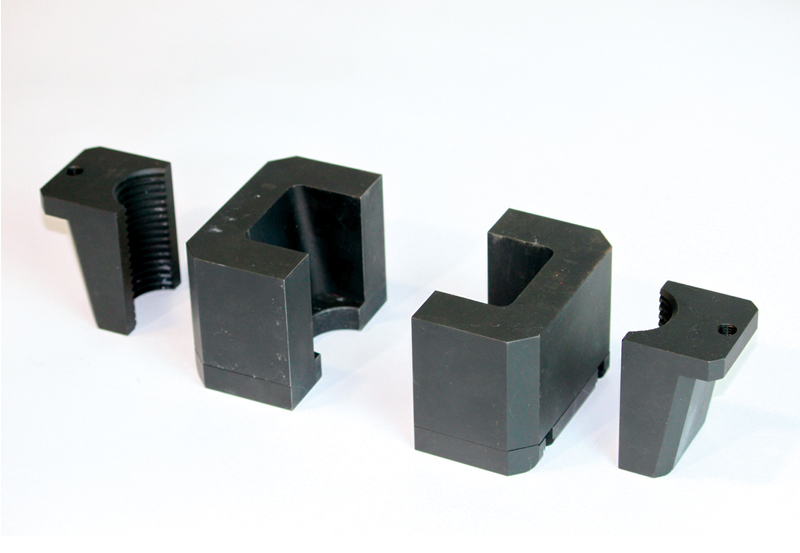

  • 専用異形鉄筋チャック専用異形鉄筋チャック
    <TL-20>D10~D22
    <TL-30>D10~D32 まで各サイズ対応

測定手順

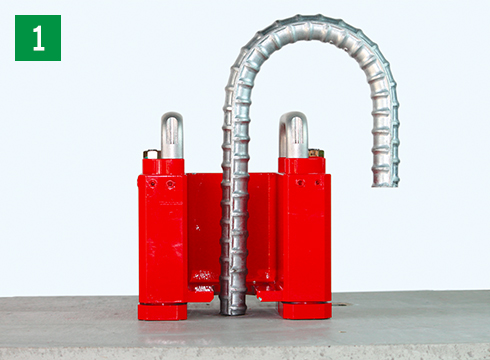

  • コの字型ジャッキを設置【1】コの字型ジャッキを設置

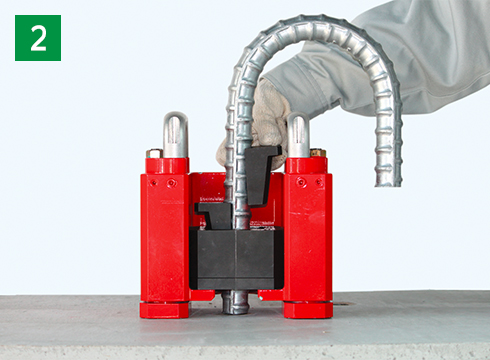

  • 専用異型鉄筋チャックを設置【2】専用異形鉄筋チャックを設置

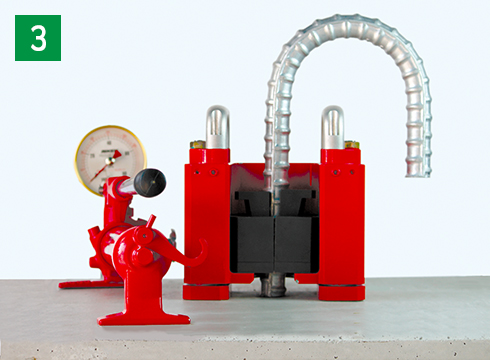

  • 油圧ポンプにて加圧【3】油圧ポンプにて加圧

動画で測定手順をご覧いただけます。

ラインナップ

TI-50

【型式】 TL-20
【測定範囲】 0~200kN

対応サイズ/ D10~D22
表   示/ アナログ式(置き針式)
黒目盛(圧力):100MPa 赤目盛(荷重):200kN
仕   様/ ・コの字型油圧ジャッキ
 受圧面積:36.3c㎡ 最大ストローク:30mm 質量:約10.0kg
・手動油圧ポンプ
 最高使用圧力:70MPa 油量:280c㎥ 質量:約3.1kg
・高圧ホース
 ホース長さ:2.0m
・圧力計
 φ100×100MPa×200kN 1目盛:10kN
標準セット/ コの字型油圧ジャッキ,手動油圧ポンプ,高圧ホース,圧力計,専用異形鉄筋用チャック(指定径のみ),調整金具,専用ケース
オプション/ 圧力変換器,プリンタ(TP)

TI-150

【型式】 TL-30
【測定範囲】 0~300kN

対応サイズ/ D10~D32
表   示/ アナログ式(置き針式)
黒目盛(圧力):100MPa 赤目盛(荷重):300kN
仕   様/ ・コの字型油圧ジャッキ
 受圧面積:50.49c㎡ 最大ストローク:50mm 質量:約22.5kg
・手動油圧ポンプ
 最高使用圧力:70MPa 油量:700c㎥ 質量:約7.0kg
・高圧ホース
 ホース長さ:2.0m
・圧力計
 φ100×100MPa×300kN 1目盛:10kN
標準セット/ コの字型油圧ジャッキ,手動油圧ポンプ,高圧ホース,圧力計,専用異形鉄筋用チャック(指定径のみ),調整金具,専用ケース
オプション/ 圧力変換器,プリンタ(TP)
